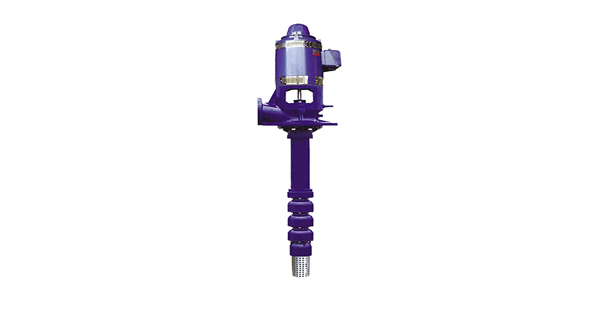

长轴深井泵

产品简介

长轴深井泵多数是一个立式单吸多级离心泵，其叶轮装在井中动水位以下，动力机设置在井上，通过传动长轴驱动叶轮在导流壳内旋转，水流沿导流壳与叶轮之间的流道，经输水管向上提升到地面。

工作原理

长轴深井泵多数是一个立式单吸多级离心泵，其叶轮装在井中动水位以下，动力机设置在井上，通过传动长轴驱动叶轮在导流壳内旋转，水流沿导流壳与叶轮之间的流道，经输水管向上提升到地面。扬程高时可采用多个叶轮串联的多级离心泵。

工作范围

由于传动长轴的制造和安装精度要求较高，效率随井深的增加而显著降低，因而一般只用于不超过100米的深井。

流量：最大2400立方米

扬程：最大250米

长轴深井泵结构

1、调整螺母：调节叶轮轴向串量。

2、泵座：承受重载荷，极方便于安装填料箱。

3、预润丝堵：启动前，通过该处注入清洁水。

4、进水法兰：联接螺纹管或法兰管。

5、上短管：能直接旋入进水法兰。

6、上壳轴承：铜轴承

7、出水壳：具有螺纹和法兰联接两种型式。材料为：HT200。

8、叶轮轴：2Cr13不锈钢或45#优质碳钢（表面镀铬）。

9、中壳：流道光滑，减少磨擦阻力，提高效率。材料为：HT200。

10、叶轮：与中壳的配合设计，高效，工作运行范围宽广，并进行精密的校平衡，以保证运行平稳。材料为HT200或硅黄铜。

11、中壳轴承：铜轴承或耐磨橡胶轴承。工作可靠，寿命长。

12、锥套：把叶轮可靠地固定在叶轮轴上。材料为：35#碳钢。

13、防砂环：保护下壳轴承，防止砂粒积聚。

14、下壳轴承：铜轴承，油脂填充，长期无故障运行。

15、下壳：将滤水管中的液体以最小的损失均匀地引向叶轮。材料为：HT200。

16、滤水管/滤水网

产品特点

长轴深井泵,选用先进的水力模型和结构设计，采用亚什兰工艺制芯，叶片流道部位环氧涂复等多种新工艺，产品性能优良，使用寿命长．

如有需要，请与我们联系。
